涡街流量计

涡街流量计,蒸汽流量计,气体流量计主要用于气体的测量也可以用于液体体积流量测量,卡门涡街原理,材质304不锈钢,特点免维护,安装方式,性能稳定,价格低廉

一、概述:

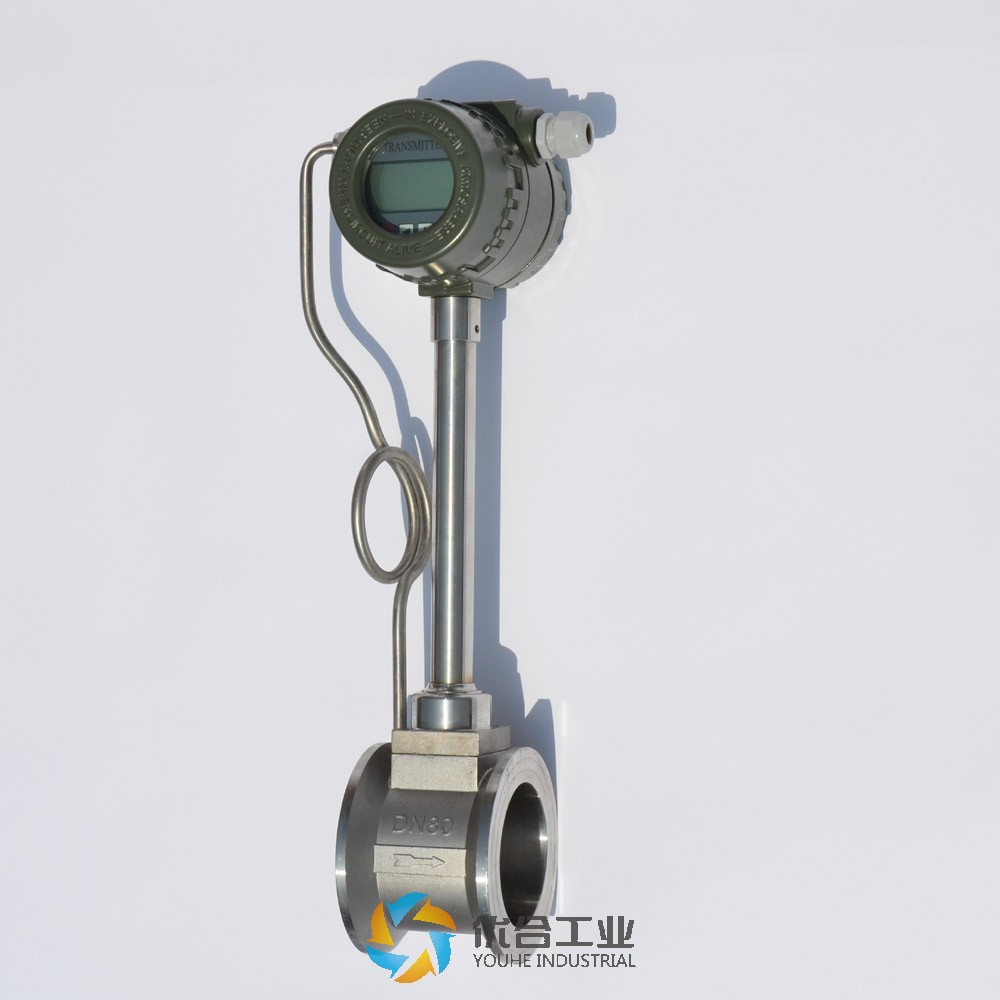

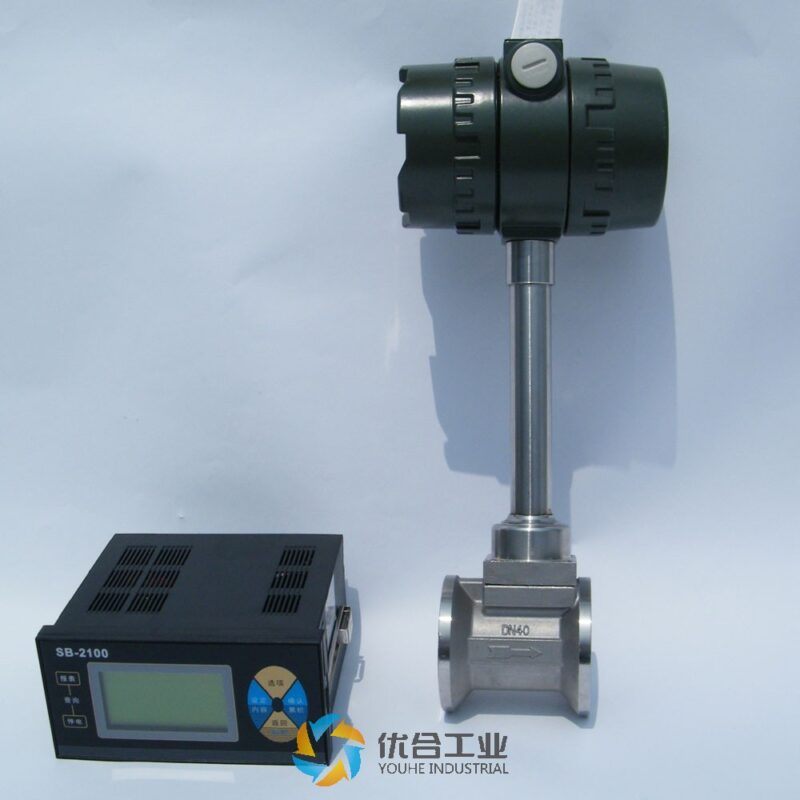

LUGB-21系列智能型涡街流量计 是利用液体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量,该涡街流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响,同时不堵、不卡、不易结垢、耐高温、高压,安全防爆,适用于恶劣环境。涡街流量计分一体化显示和远传显示,并可输出脉冲信号或电流信号与微机联网。
二、主要特点:
1.结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠 。
2.安装简单,维护十分方便。
3.检测传感器不直接接触被测介质,性能稳定,寿命长。
4.输出是与流量成正比的脉冲信号,无零点飘移,精度高。
5.测量范围宽,量程比可达1:10。
6.压力损失较小,运行费用低,更具节能意义。
7.在一定的雷诺数范围内,输出信号频率不受流体物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数。
8.应用范围广,蒸汽,液体,气体的流量均可测量。
三、工作原理:
涡街流量传感器是以卡门(Kaman)和斯特劳哈(Strouhsl)有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以一定速度流过三角柱体时,在三角柱体两侧后面产生一个交替排列的旋涡带,称之为“卡门涡街”(见下图)。

由于旋涡发生体两侧交替产生旋涡,于是在发生体两侧产生压力脉动,从而使检测体产生交变压力,封装在探头体内的压电晶体元件在交变应力的作用下,产生与旋涡同频率的交变电荷信号,放大器将这种电荷信号进行放大、滤波、整形、最后输出频率与介质流速成正比的脉冲信号(或转换成4 ~20mA信号),送至积算仪进行处理、显示和控制。

一定雷诺数范围内(2×104~7×106 ),旋涡的释放频率f与流体流速V及旋涡发生体的迎流面宽度d之间关系式为f=St·v/d,式中St 为斯特劳哈数,它是一个无量纲的系数,只要准确测出频率f,就可以求得流体流速v,由v求出体积流量。

四、技术指标:
1.测量介质:液体、气体、饱和蒸汽、过热蒸汽。
2.精度等级:液体±1.0%,气体(蒸汽) ±1.5%,插入式±2.5%。
3.工作压力:1.6MPa,2.5MPa,4.0MPa,6.4MPa。
4.介质温度:普通型-40~150℃ 中温型-40~250℃ 高温型-40~350℃。
5.输出信号:三线电压脉冲,低电平0~1V,高电平 > 4V,占空比50%; 二线制标准电流4~20mA;三线制标准电流0~10mA。
6.工作环境:-35℃~+60℃,湿度≤95%RH。
7.工作电源:DC12V;DC24V。
8.壳体材料:碳钢、不锈钢。
9.防爆类型:本安型 ExibIICT6。

五、外形尺寸:

DN
A B C D
15 90 Φ57 383 45
20 100 Φ57 388 50
25 100 Φ57 394 50
32 100 Φ65 396 50
40 100 Φ75 401 50
50 110 Φ87 407 55
65 110 Φ109 418 55
80 110 Φ120 423 55
100 120 Φ149 447 60
125 125 Φ175 474 65
150 145 Φ203 501 75
200 170 Φ259 556 100
250 190 Φ312 608 120
300 210 Φ363 660 140
350 230 Φ409 709 160
400 250 Φ460 756 180
450 275 Φ520 814 205
500 290 Φ575 869 225

涡街流量计流量测量范围

口径DNmm
气体测量范围m3/h 液体测量范围m3/h
15 0-30 0-8
25 8-60 1-12
32 12-100 1.5-20
40 18-180 2.5-30
50 30-300 3-50
65 50-500 6-80
80 70-700 10-125
100 100-1000 15-200
125 150-1500 25-310
150 200-2000 40-445
200 400-4000 90-900
250 600-6000 150-1500
300 1000-10000 200-2000
