热导式流量开关

热导式流量开关是采用热扩散技术设计的,根据热扩散的大小检测流量的大小,当液体流量超过用户设定值后继电器动作,实现对流量的检测和控制。故而叫热导式流量开关,也有人称作热导示流器、热导流量开关或热导式流量控制器等.

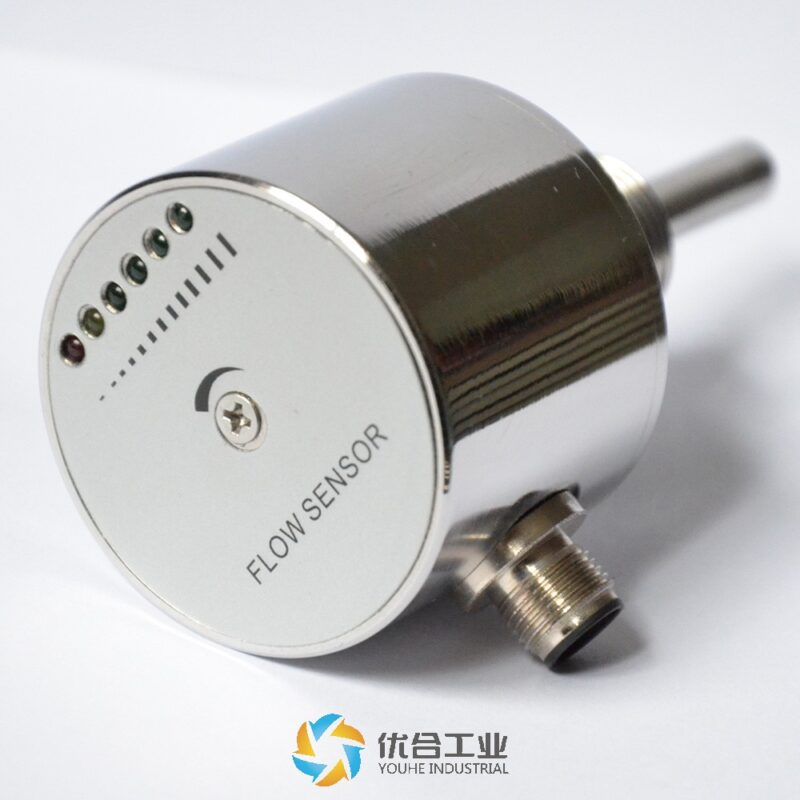

UHFW热导式流量开关是采用热扩散技术设计的,根据热扩散的大小检测流量的大小,当液体流量超过用户设定值后继电器动作,实现对流量的检测和控制。故而叫热导式流量开关,也有人称作热导示流器、热导流量开关或热导式流量控制器等.

简介

UHFW热导式流量开关采用全封闭式设计,防水防潮,并在探头处经过特殊处理,彻底解决了一般流量开关在水质差的环境中探头腐蚀和结垢的问题。热导式流量开关设定好动作点后,无须经常调整,在实际使用中无须经常维护,所以不会影响正常生产,是一款用途极广的流量开关,可广泛应用于石油、化工、电力、水处理、冶金、造纸、船舶和锅炉等各行各业的管道流量检测。

原理

热导式流量开关是采用热扩散原理设计的。热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术,其典型传感元件包括两个热电阻,当这两个热电阻被置于流体中时,其中一个被加热,另一个用于感应介质温度。两个热电阻之间的温差与介质流量及介质的性质有关,当加热功率恒定的情况下,两个热电阻上的温度差与质量流量成函数关系。电路模块通过检测两个热电阻上的温度差就可以检测出流体流量,输出4-20mA信号或控制继电器动作,同时用LED灯指示当前的流量。

优点

一体化设计,体积小巧,防水设计,安装方便

报警点连续可调,LED指示流量,方便观察

特殊处理的探头,防腐,防垢

产品适用管径范围大,量程大

参数

测量范围:水0~5 m/s, 油0~10 m/s

工作电压:AC/DC110V,AC/DC220V,DC24V

输出方式:继电器空接点输出,PNP输出,NPN输出,模拟量4-20mA输出

工作电流:小于80mA

设定方式:电位器设定

介质温度变化:≤4℃/s

响应时间:0.5~1s,典型值0.9s

初始化时间:约8s

电气保护:反相,短路,过载保护

介质温度:-20~80℃

探头材质:316不锈钢

接口尺寸:默认G1/2″,M20 x 1.5,G1/4(客户指定)

防护等级:IP67
